产品名称：APP塑性体改性沥青防水卷材产品概述APP塑性体改性沥青防水卷材是以无规聚丙烯为改性剂，对石油沥青进行改性，赋予卷材优异的高温稳定性和抗紫外线老化性能。采用聚酯毡或玻纤毡为胎基，两...

产品介绍：AMP-100反应型桥面防水涂料是一种单组分水性产品，喷涂后与水泥混凝土桥面发生化学交联，形成高粘结强度的防水粘结层。与溶剂型橡胶沥青防水涂料相比，本品无溶剂挥发，对施工人员更安全；...

产品特点高强度聚氨酯防水涂料以异氰酸酯与聚醚多元醇为主要原料，反应固化后形成高弹性、高强度的防水膜。其拉伸强度可达3.5MPa，断裂伸长率≥450%，粘结强度（与混凝土）≥2.0MPa，性能优于普通聚...

常见问题：喷涂后基面出现白色析出物或泛碱现象，通常由单位面积用量过大或基面润湿不足导致反应不完全所致。渗透深度不足多见于混凝土强度等级C50以上或表面经压光处理致使毛细孔堵塞的情形，应对基...

应用场景：本品广泛应用于中小跨径公路桥梁、城市道路桥面、匝道桥及人行天桥的防水层施工，尤其适用于对环保要求和施工安全有较高限制的城区桥梁工程。在旧桥面改造翻新工程中，该产品可直接涂刷于...

施工工艺：基层须经抛丸或高压水射流处理，清除浮浆、油污及松动颗粒，露出均匀粗糙面，基面含水率须低于9%。采用无气喷涂或辊涂方式施工，喷涂时压力调节至0.4至0.6兆帕，喷枪距基面40至60厘米，以...

产品简介：高强度高分子自粘防水卷材以高密度聚乙烯片材为胎体，表面涂覆高分子自粘胶层，胶层中复配了活性反应助剂。该卷材采用预铺反粘法施工，将自粘面朝上铺设于垫层或支护结构表面，浇筑混凝土...

常见问题：注浆后裂缝表面仍有渗水，多由注浆压力不足或注浆孔距过大导致浆液未完全填充裂隙所致，应适当提高注浆压力并加密注浆孔布置，孔距控制在200至500毫米之间。注浆过程中浆液从非设定部位溢...

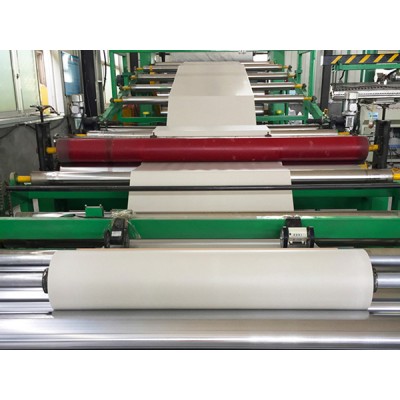

产品简介预铺反粘型自粘胶膜防水卷材以高密度聚乙烯（HDPE）片材为基体，表面覆以反应型热熔压敏胶层，隔离膜采用涂硅防粘膜。与传统的自粘聚合物改性沥青防水卷材不同，本品不含沥青成分，白色胶层...

包装、储存与运输卷材以卷芯为轴心成卷，外层使用防潮塑料带紧密缠绕，随带产品合格证及批次追溯码。存放时需立式码放于阴凉通风库房，环境温度不宜超过35℃，绝对避免阳光直射或雨水浸淋。运输车辆...

适用范围混凝土保护剂适用于桥梁墩柱、码头平台、机场跑道、地下管廊及工业厂房地坪等混凝土结构的表面防护。与硅烷浸渍剂的深层疏水不同，本品成膜后形成透明封闭层，可有效阻止水分、氯离子及酸碱...

产品介绍水性渗透型无机防水剂以碱金属硅酸盐为活性成分，喷涂后能深入混凝土基体3-5毫米，与游离钙发生不可逆结晶反应，生成不溶性硅酸钙凝胶，从内部封闭毛细孔通道。与环保型纳米渗透型防水剂表面...

自粘防水卷材是以沥青与SBS、TP、浸水剂等助剂反应共混合成高聚物改性沥青基料，配以活性助剂制成的特殊防水胶料，面层覆以聚乙烯膜（铝箔或彩砂）为表面材料，底面采用硅油防粘隔离纸的卷材或两面为...

参考用量设计干膜厚度0.8mm时，每平方米理论用量1.2-1.4kg，建议按1.6kg备料。采用无气喷涂或刷涂，单道成膜厚度0.4-0.6mm，需喷涂两遍。阴阳角、泄水口周边加涂一道，每平方米增加0.2kg。配套SBS改...

产品特点本产品以优质阴离子乳化沥青为连续相，掺入丁苯橡胶乳液及多种表面活性剂，经高速剪切制成水性单组分材料。与溶剂型产品不同，水乳型改性沥青防水涂料以水为分散介质，无挥发性有机物排放，...

标准施工工艺基面须平整、干燥、无浮灰。采用专用螺杆泵喷涂或齿形刮板刮涂，分2～3道施工，每道厚度不宜超过0.8mm。阴阳角、管根处应先涂一道并贴覆聚酯无纺布增强。若涂料粘度过大，可隔水加热至30...
